Xinmeng är en fabrik i Kina som kan tillhandahålla högkvalitativa fordonsmonterade intelligenta led-störningssystem med hög effekt. Vi lovar högtidligt att tillhandahålla produkter av enastående kvalitet, tillsammans med snabba leveranstjänster. Vårt orubbliga engagemang för att leverera exceptionell kundupplevelse säkerställer att din fullständiga tillfredsställelse med varje köp förblir vår främsta angelägenhet, från det ögonblick du väljer oss till långt efter.
Det högeffektiva fordonsmonterade intelligenta LED-störningssystemet är ett fordon monterad mycket hög effekt Intelligent System designat för blockering fjärrstyrda improviserade explosiva anordningar (RCIED) Används av terrorister.
Systemet använder den senaste tekniken för maximal prestanda och störning signalerna sänder för att aktivera bomber.
Systemet använder intelligent störningsteknik för maximal störningseffektivitet.
Systemets störningsradie beror på flera förhållanden såsom sändaren frekvens och uteffekt, avstånd till mottagare, och hinder mellan osv.
Systemet tillåter flexibel användning i olika applikationer. Systemet använder bredband Omni-Directional antenner för 360 graders skydd.
● Maximalt täckningsområde på 20 till 6000MHz
● Högeffektiv RF-utgångseffekt, lång störningsradie
● Intelligent störning för hög effektivitet
● Kontinuerlig och samtidig störning
● Långsam uppstartsdesign av kretsen för att få enheten att fungera stabilt
● Perfekt självskydd: Överhettningsskydd, Överströmsskydd, Högspännings- och lågspänningsskydd, VSWR-skydd
● Enkel användning, med hjälp av Wire Control Panel och Windows-programvara för att övervaka systemet
● Designad för att blockera trådlös kommunikation inklusive fjärrkontroll, satellit, GPS, WIFI, WIMAX, etc
● Moduler av Jammer fungerar separat;
● Effektförstärkare separat strömbrytare PÅ/AV och strömbrytare Driftlägeskontroll för varje frekvensband;
● Stötdämpardesign för att skydda enheten från skador på grund av höghastighetskörning;
● PTO Generator UPS-system kan stödja IED Jammer för att fungera länge
● Speciell antenndesign och konfiguration med ökad förstärkning för att förbättra täckningsavståndet.
VIP-skydd
EOD Operations
Skydda viktiga platser som buss-/tågstationer, torg, skolor, masssamlingar, arenor, etc.
Riskreducering och avlägsnande av explosiva ämnen på angivna platser
Elektronisk motåtgärd
Antidrog, Anti-Drone/UAV, Riot Control, Gränskontroll, etc
Total antenn RF uteffekt: 1400W
Jamming Frekvensområde: 20-6000MHz
Störningsavstånd: 50 till 500 meters radie beroende på de olika förhållandena såsom sändare
frekvens och uteffekt, avstånd till mottagare, och hinder mellan etc. Signalkälla: Intelligent Jamming Technology
Strömförsörjning: 220VAC/28VDC
Strömförbrukning: 4500W
A. Över- värmeskydd - Termiskt skydd
B. Överströmsskydd
C. Hög ingångsspänning och lågspänningsskydd
D. VSWR-skydd: mot antennfelmatchning inklusive öppen och kortslutning
Kylning: Kylfläns och luftdrivna fläktar
Huvudvärdens mått: 696×572×1060 mm per st, totalt 2st
Huvudvärdens nettovikt: Ca. 150 kg per st, totalt 300 kg
Driftmiljö:
Driftstemperatur: -10ºC - +55ºC
Luftfuktighet: 5 % - 90 %
Bevisnivå: IP54
Driftmiljö
Driftstemperatur: -10ºC - +50ºC
Luftfuktighet: upp till 90%
Kabelkontrollpanel tillgänglig:
A. Indikering av uteffekt
B. Justering av uteffekt
C. Uteffekt på/av per band
Fjärrkontrollgränssnitt: RJ45 / RS485

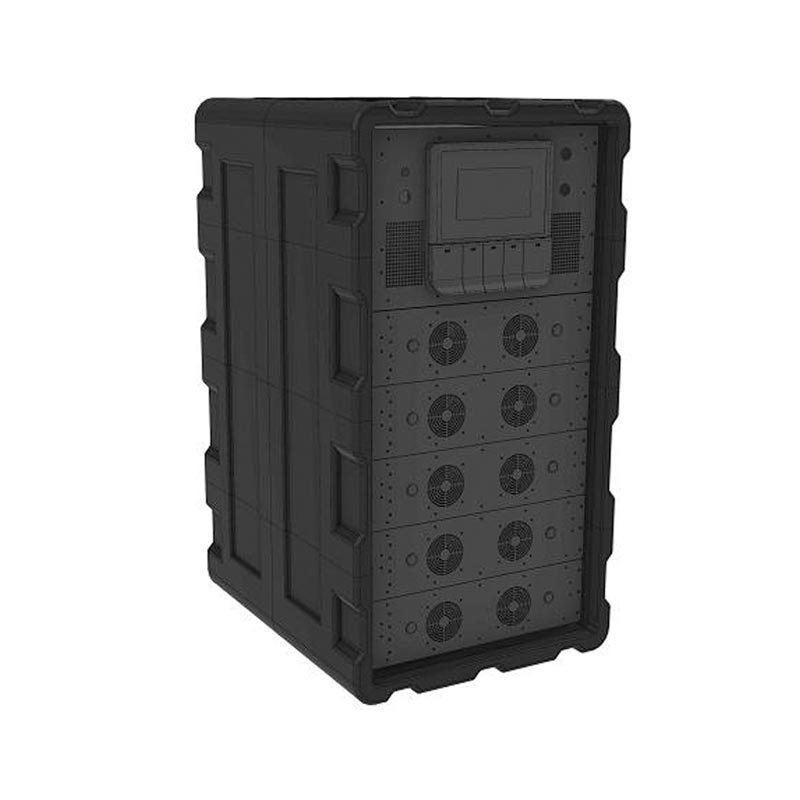

Jammer värdar

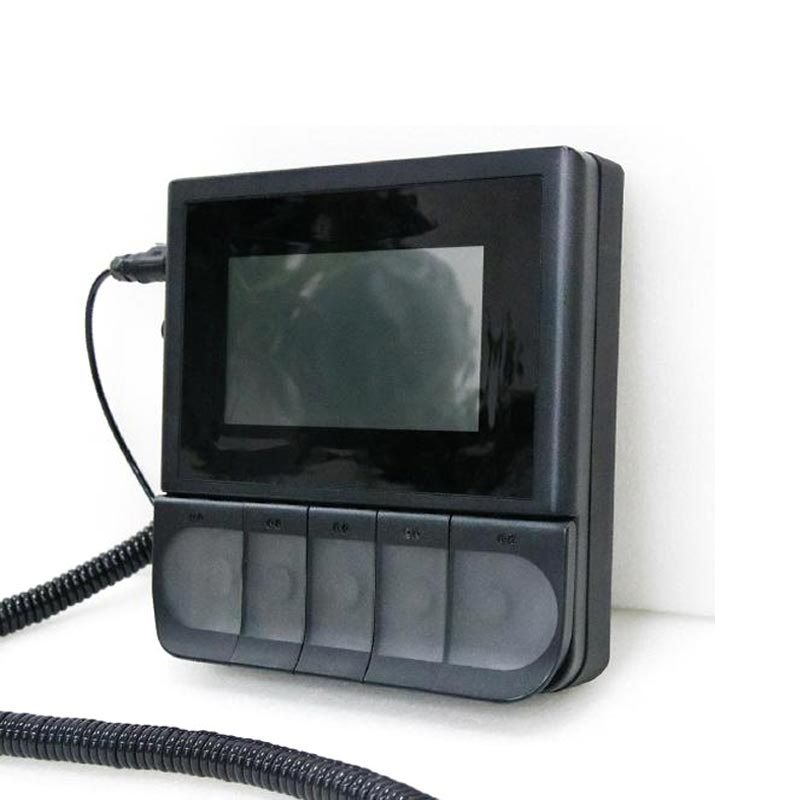

Fjärrkontrollpanel
Modul/kanal | Frekvens Band | Antenn RF uteffekt | Stämmande mål | |
---|---|---|---|---|
Modul 1 | Kanal 1 | 20-200MHz | 100W | Fjärrkontroll, Walkie Talkie VHF |
Modul 2 | Kanal 2 | 200-400MHz | 100W | VHF, Fjärrkontroll, Walkie Talkie UHF |
Modul 3 | Kanal 3 | 400-600MHz | 100W | VHF, Fjärrkontroll, Walkie Talkie UHF |
Modul 4 | Kanal 4 | 600-1400MHz | 100W | Fjärrkontroll, Satellit, GPS / BDS / GLONASS |
Modul 5 | Kanal 5 | 1400-2200MHz | 100W | Fjärrkontroll, Satellit, GPS / BDS / GLONASS |
Modul 6 | Kanal 6 | 2200-3000MHz | 100W | Satellit, GPS / BDS / GLONASS, Drönarkontroll, WIFI, BLUETOOTH |
Modul 7 | Kanal 7 | 3000-3800MHz | 100W | WIMAX, WLAN, Fjärrkontroll |
Modul 8 | Kanal 8 | 3800-4600MHz | 100W | Fjärrkontroll |
Modul 9 | Kanal 9 | 4600-5400MHz | 100W | WiFi, fjärrkontroll |
Modul 10 | Kanal 10 | 5400-6000MHz | 100W | WiFi, Fjärrkontroll, Drönare Kontrollera |
Modul 11 | Kanal 11 | 758-788 MHz | 100W | Mobiltelefon 700MHz |
Modul 12 | Kanal 12 | 825-960 MHz | 100W | Mobiltelefon 800 & 900MHz |
Modul 13 | Kanal 13 | 1805-1880MHz | 100W | Mobiltelefon 1800MHz |
Modul 14 | Kanal 14 | 2110-2170MHz | 100W | Mobiltelefon 2100MHz |
Modul 15 | Kanal 14 | 2620-2690MHz | 100W | Mobiltelefon 2600MHz |
TOTAL | 1500W |
Antenntyp: Omni Antenna
Antennantal: 15 st
Antenninstallation: 13 st antenner installerade inuti takbehållaren, 2 st antenner
installerad utanför.
Omni-antenn för 360 graders täckning och skydd;
Bra VSWR-funktioner med hög effektivitet;
Stötsäker och vattentät design;
Antenner
PUNKT | INDEX |
---|---|
Ingångsimpedans | 50Ω |
VSWR | ≤1,5 |
Få | 1 till 3dBi |
Strålbredd | H:360-0; E:65-0 |
Maximal effekt | 200W |
Polarisering | Vertikal polarisering |
PIM | <-107dBm |
Höjd | <=1 meter |
Vikt | Ca 1 kg |
Driftstemperatur | -20 till +60 grader Celsius |
Vindhastighet | 60(m/s) |
Håll stolpens diameter | φ40(mm) |
